案例一:东深供水改造工程计算机监控子系统


东深供水工程是向深圳、香港以及工程沿线东莞市城镇提供东江饮用源水的工程。东深供水改造工程对原东深供水线路和供水方式进行彻底改造,采用专用供水管道代替天然河道。本改造工程从东江取水口太园泵站开始,建设专用供水管道,依次经新建的莲湖泵站、旗岭泵站和金湖泵站共三级提水,至上埔地段后, 经生化站进入深圳水库,再经深圳电站向深圳、香港供水。供水管道总长60多公里,沿线设有36个分水点,向沿线东莞市的城镇供水。




东深供水改造工程计算机监控系统由调度层监控子系统和供水沿线各泵站、电站、生化站和上埔变电站的站级层监控子系统共同构成,其中还包括供水沿线36个分水点监控和两个110kV电源点监视。为使系统更安全、可靠,在金湖泵站设立了一个紧急备用调度中心。


计算机监控系统采用全开放分层分布式结构,通讯网络由两个独立传输系统组成:一个以粤港调度中心为全线调度中心的专用SCADA网络,另一个是以金湖泵站为备用调度中心的综合通信网络(OTN系统),两个网络均采用双网容余配置。另外,为保证主干泵站之间安全闭锁信息相互交换的可靠性,主干泵站之间还设有专用光纤通道,用于实现主干泵站之间点对点的通讯。


计算机监控子系统完成的主要任务和功能:

1.实现调度中心对供水系统各主要机电设备以及各分水点设备的远方监控和调节。

2.实现各站级层监控子系统对相应主要机电设备的现地/远方监控和调节,包括泵组起/停,流量控制,供电系统倒闸等。

3.动态协调各泵站运行,进行全线自动控制,并根据供水线路的各种安全约束条件,完成多级泵站联合运行的流量平衡控制、站间安全闭锁和优化调度功能,确保供水安全。

4.实现单泵站APC(自动抽水控制)和泵站优化运行。

5.对系统运行的各种数据进行收集、统计、计费和分析判断,提供运行和维护指导。













案例二:东莞市清溪粤海水务有限公司第五水厂自动化改造工程


东莞市清溪粤海水务有限公司第五自来水厂设计总规模为20万m3/d,分三期建设完成,一、二期规模为12 万m3/d,三期规模为8万m3/d。水厂采用反应+沉淀+砂滤,形成取水泵房---格栅反应池---平流沉淀池---V型滤池---清水池---吸水井---二级泵房等主体构筑物组成的水处理工艺流程。


计算机监控系统采用全开放分层分布式结构,中控室和各PLC主站采用千兆光纤环形网络结构,实现现场“无人值班、少人值守”,设备运行全自动化,监控中心集中监视、操作和管理。监控系统主要包括自动化控制、大屏系统、仪表监测、水质监测等子系统,系统提供整个自来水处理从取水、加药反应、网格絮凝沉淀、过滤、消毒、反冲洗、污泥脱水处理、送水等工艺流程的监测、控制及业务管理等功能,实现优质、低耗和高效制水的目的,提高自来水生产的经济性、可靠性和安全性。














案例三:五华县镇级污水处理设施及配套管网(一期)工程综合自动化系统

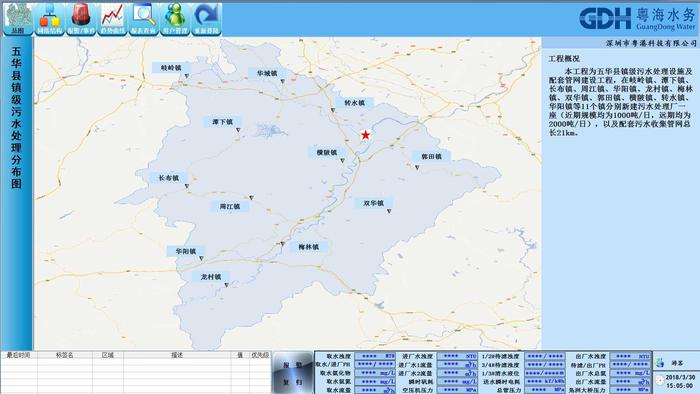

五华县镇级污水处理设施及配套管网(一期)工程,其中包括11个污水处理厂,分别位于五华县转水镇、周江镇、长布镇、潭下镇、双华镇、岐岭镇、梅林镇、龙村镇、华阳镇、横陂镇、郭田镇,每个污水处理厂的设计规模均为1000m3/d,合计1.1 万m3/d。采用改良AAO工艺,定位为生活污水处理设施;配套管网为11个污水处理厂的配套收集管网,管网总长约21千米。

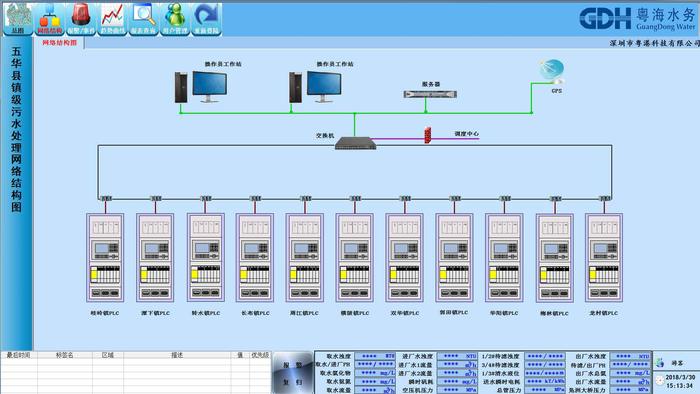

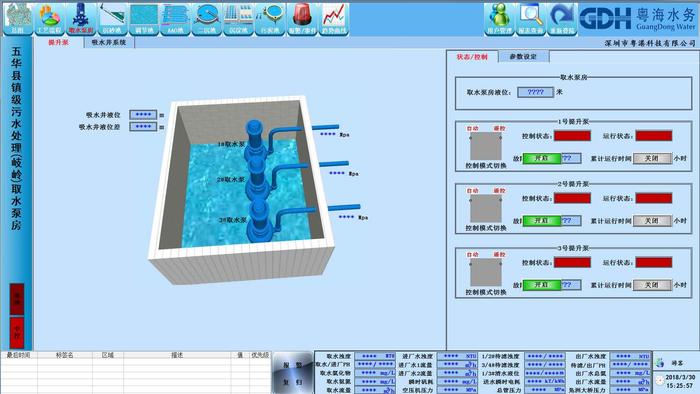

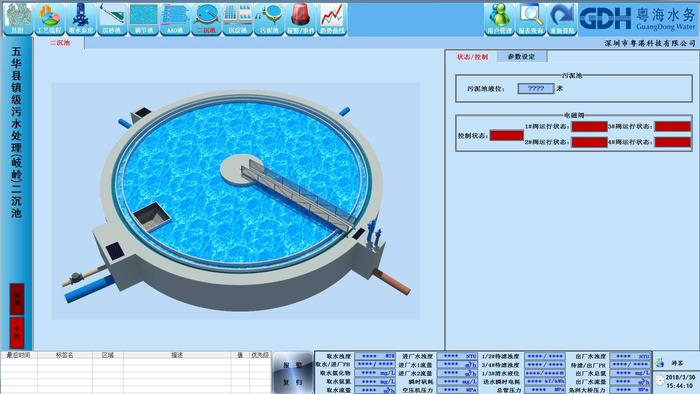

计算机监控系统采用全开放分层分布式结构,中控室与现场各镇级PLC站采用电信VPN专用网络,搭建数据传输平台,实现11个镇级污水处理厂现场“无人值守”,设备运行全自动化,监控中心集中监视、操作和管理。监控系统主要包括自动化控制、大屏系统、视频监控、仪表监测、水质监测等子系统,系统提供整个污水处理从提水、沉砂、生化处理、沉淀、消毒等工艺流程的监测、控制及业务管理等功能,提升污水处理自动化水平,保障设备正常运行,提高污水厂生产效率。
